A színes sávok az ENTSO-E tényleges termelési mixét mutatják típusonként (15 perces felbontás, ~2 órás publikálási késéssel) — a fehér vonal a MAVIR valós idejű bruttó rendszerterhelése, a cián vonal a valós idejű hazai bruttó termelés (10 perces). A kettő különbsége érkezik a határokon át.

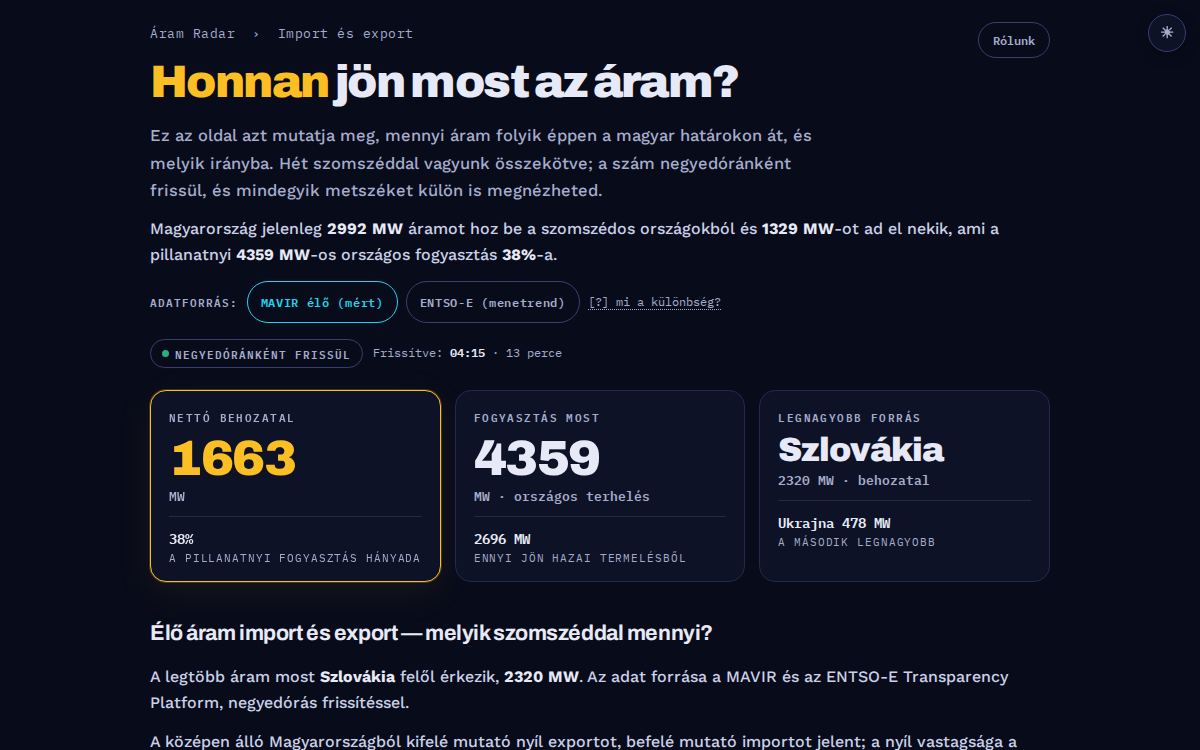

Színes vonalak: menetrendi kereskedelmi csere országonként (ENTSO-E, 15 perc) — a szaggatott „most" vonaltól jobbra a már lekötött menetrend. A vastag fehér vonal a ténylegesen mért fizikai szaldó (MAVIR, 10 perc): jól látszik, mennyire eltér a valóság a menetrendtől — a hurokáramlások miatt egy-egy metszéken akár ellentétes irányú is lehet. Pozitív = import Magyarországra.

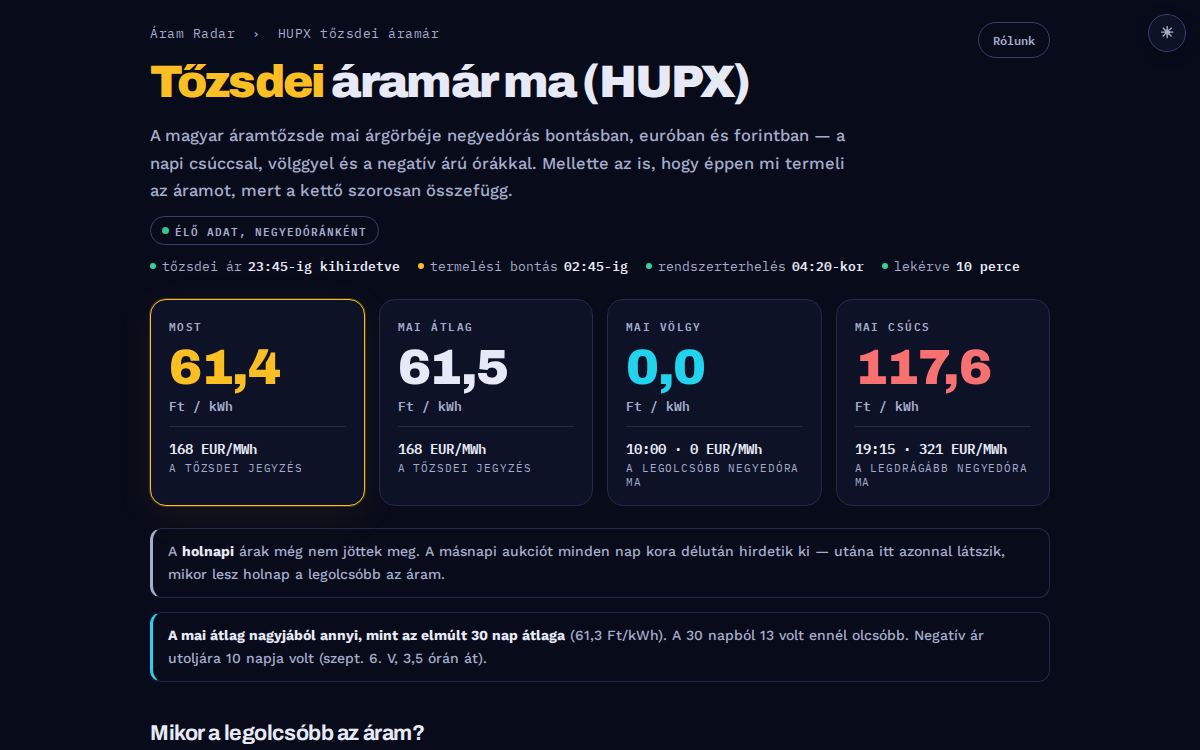

A magyar zóna másnapi (day-ahead) tőzsdei ára negyedórás bontásban — ezen az áron kötnek a kereskedők a HUPX-hez csatolt európai áramtőzsdén, innen „veszik az áramot", ami aztán a lakossági és üzleti szerződések árába épül. A teljes napi árgörbe már az előző napi aukción kialakult; a csúcsidei drágulást jól mutatja a görbe esti púpja.
A MAVIR 10 perces valós idejű adatai: a lakossági (HMKE) napelemek becsült termelése — beépített kapacitásuk ma – —, az összes naperőmű hálózatra adott teljesítménye, a szélerőművek és az energiatárolók. Éjszaka a nap-görbék nullán futnak; napkelte után itt látod élőben felfutni őket. (A fenti mix-charton az ENTSO-E „nap" csak az ipari naperőműveket tartalmazza — a háztetőkön termelő lakossági napelemek ott nem látszanak, itt igen.)
Az erőművek tény CO₂-kibocsátása a MAVIR 10 perces adatközléséből, tonna/óra. Napközben a naperőművek miatt töredékére esik, este a gázerőművek felfutásával nő. A fajlagos érték most – — ennyi kibocsátás jut egy kWh hazai termelésű áramra.
